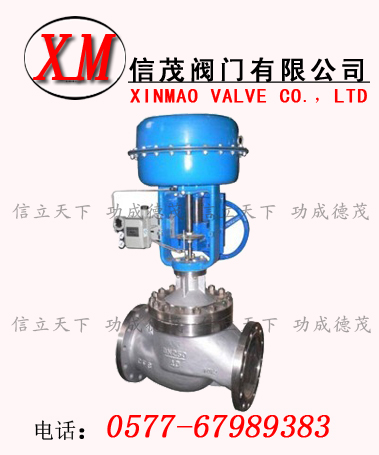

氣動薄膜套筒�(diào)節�概述�
氣動薄膜套筒�(diào)節�是ZXP型新系列氣動薄膜單座�(diào)節閥的派生�(chǎn)品,該系列產品具有形�,體�、精�、高效的特點。氣�(dòng)薄膜夾套�(diào)節閥除具有ZXP型新系列氣動薄膜單座�(diào)節閥相同的性能及用途之�,主要區別在于閥體外多了一�(gè)蒸汽加熱室,�(dāng)被調介質的結晶溫度近于常溫或因溫度降低造成流體粘度增大甚至介質凝固,調節閥不能正常工作時,利用蒸汽間接加熱的辦法,使介質正常流動�
�(jié)�(gòu)特點
1、氣�(dòng)薄膜套筒�(diào)節閥是自動化控制系�(tǒng)中儀表的�(zhí)行單�,采用電-氣閥門定位�,以電信�(hào)和壓縮空氣為�(dòng)力,接受控制系統輸入�0-10mA DC�4-20mA DC電流信號,由�(diào)節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可�(shí)�(xiàn)分程控制(段幅信�(hào)�,從而改變閥門�(kāi)度位�,達到對流體介質的工藝參�(shù)精確�(diào)節控制
2、氣�(dòng)薄膜套筒�(diào)節閥按作用模式可分�
正作用:氣閉�-常開型(�(dāng)信號壓力增大�(shí)閥位向下位移�,《B型�
反作用:氣開�-常閉型(�(dāng)信號壓力增大�(shí)閥位向上位移),《K型�
3、氣�(dòng)套筒�(diào)節閥采用了平衡型閥芯,不平衡力�,操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合�
4、直通低流阻套筒閥閥芯采用了壓力平衡式閥�,(雙密封面或單密封面)�(jié)�(gòu),閥芯為圓柱�,經�(guò)精密加工�(kāi)出一定特性的窗孔,由套筒的內圓導向和頂導�,因而閥桿上不平衡力很小、操作穩�、性能好,是一種力平衡型的�(diào)節�。適用于閥前后兩端壓差較高的�(chǎng)�,由于閥芯有套筒的側面導�,受渦流沖擊所�(chǎn)生的振動被減�,故具有噪音�、空化閃蒸作用小、使用壽命長等優�(diǎn)。但閥座泄漏率較單座閥稍��
5、通過改變閥芯形狀的設�(jì);不同的閥芯窗孔形狀�(huì)得到不同流量特性值:等百分比(對�(shù))性、直線��
本系列產品廣泛應用于化工、石油、冶�、電�、輕紡、造紙和制藥等工業生產�(guò)程的自動化調節和遠程控��
有標�(zhǔn)型、調節切斷�、波紋管密封型、夾套保溫型等品�。產品壓力等�(jí)有PN1.6 4.0 6.4MPa;公稱通徑DN20~300mm;適用流體溫度有-60~+450�;按溫度高低配用不同閥蓋可分常溫�、高溫型和低溫型�
�(zhí)行機�(gòu)主要技�(shù)參數
� �(hào)
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
� 程mm
|
16
|
25
|
40
|
60
|
100
|
彈簧范圍KPa
|
20�100(�(biāo)�(zhǔn)):40�200;80�240; 20�60; 60�100
|
操作方式
|
普通型、帶手動手輪操作型(�(cè)裝式、頂裝式�
|
�-氣閥門定位�
電氣閥門定位器是工業自動化中氣動�(zhí)行器的主要配套儀�,可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除�(diào)節閥不平衡力的影響�,從而保證閥門位置按控制系�(tǒng)或調節儀表傳�(lái)�0~10mA DC�4-20mA的電流信�(hào)成比例關�,實�(xiàn)正確定位。(有多種型�(hào)�(guī)格可選配�
本公司電-氣閥門定位器配用型(HEP-15隔爆�,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品)
主要技�(shù)參數
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
額定行程L(mm�
|
10
|
16
|
25
|
40
|
60
|
100
|
�(zhí)行器型號
|
ZHA/B-22
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
薄膜有效面積Ae(cm2�
|
350
|
350
|
350
|
560
|
900
|
1600
|
氣源壓力Ps(MPa)
|
0.14�0.4
|
信號范圍Pr(KPa)
|
20�100�40�200�80�240 段幅�20�60�60�100
|
電信�(hào)
|
4�20mA DC�0�10mA DC (切斷型:電磁閥AC220V或DC24V�
|
作用模式
|
氣開式(K)型、氣�(guān)式(B)型
|
流量特�
|
直線、等百分�、快�(kāi)�
|
允許泄漏量(L/h�
|
硬密封:(IV�(jí)�10-4×閥額定容量、軟密封:VI�(jí)
|
固有可調比R
|
50:1
|
氣源接頭
|
M16×1.5
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
|
