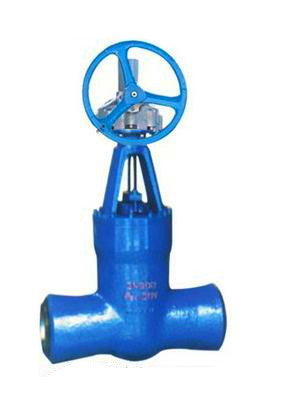

傘齒輪焊接雙閘板閘閥概述�閘閥又稱閘板閥或閘門�，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟�，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小�
閘閥具有以下�(yōu)點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小�
2、開閉較省力�
3、介質流向不受限� , 不擾�、不降低壓力�
4、形體簡� , 結構長度�，制造工藝性好，適用范圍廣�
傘齒輪焊接雙閘板閘閥用途：
安裝�、汽管道上，作啟閉裝置用�
結構簡述�
1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制�
2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘�，萬向頂、夾圈等組成，借閥體內導向作升降運��
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能��
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷��
5. 壓力自緊式密封機�，借介質壓力壓緊楔形密封圈來達到密�，介質壓力越高密封性能越好�
安裝說明� 1. 閥門安裝時必須垂直安裝在水平管道�� 介質可以從任何一側進入。管道沖洗干凈后� 才可安裝閥門� 2. 此閥在使用時，應全開或全�，不能作調節(jié) 閥使��
|
主 要 外 型 尺 寸 和 連 接 尺 �
|
|
型 �
|
圖 �
|
公稱通徑
DN
|
主要外型尺寸(mm)
|
連 接 尺 寸（mm�
|
|
�
|
�
|
�
|
L
|
H
|
D
|
D1
|
D2
|
b
|
z-d
|
|
Z562Y�20
|
F1764
|
175
|
765
|
500
|
1590
|
750
|
1369
|
223
|
182
|
175
|
|
|
|
Z562Y�20
|
F1864
|
225
|
765
|
500
|
1590
|
750
|
1369
|
277
|
227
|
208
|
|
|
|
Z542H�10
|
F2144
|
250
|
650
|
500
|
1580
|
650
|
1080
|
500
|
313
|
313
|
60
|
12-41
|
|
