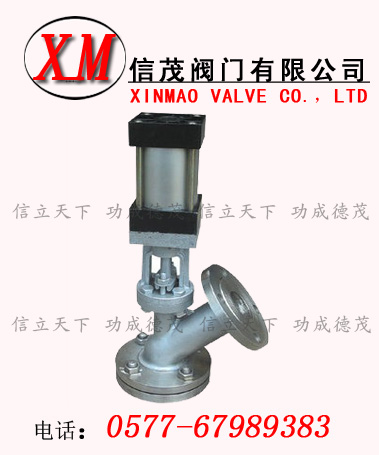

氣動保溫夾套放料�介紹�
FL641H型保溫夾套氣�(dòng)放料閥又稱RTBPFY-V型氣�(dòng)保溫放料�,保溫夾套氣�(dòng)放料閥是用氣�(dòng)�(zhí)行器控制閥門.
性能與用途:操作方便,開啟自�,�(yùn)�(dòng)靈活可靠;閥瓣裝配維修簡�,密封結�(gòu)合理,密封圈更換方便�(shí)��
�(jié)�(gòu):主要由閥體,閥�,密封圈,閥�,支架,閥壓�,手輪,法蘭,螺母,定位螺釘?shù)攘慵�?/span>
�(yīng)用范圍:
(一�、氣�(dòng)保溫放料閥耐腐蝕�
1、保溫夾套氣�(dòng)放料閥使用介�(zhì)如水、丙酮、酒�、氨、碳酸鋇、苯(WCB材質的最低用溫度�-29�,最高溫度為425�。)
2、氣�(dòng)保溫放料閥使用介�(zhì)如顆�、油�、紙�、二氧化�?xì)怏w(不銹鋼材質的最低使用溫度為-100�,最高使用溫度為232�。)
3、氣�(dòng)保溫夾套放料閥嚴禁使用含氟離子液體(如HF等)也不能用�(qiáng)堿及磷酸(溫度>150� 濃度�30%��
(二)、不銹鋼氣動放料閥的一般工作溫度:≤150�
(三�、保溫氣�(dòng)放料閥壓力范圍:0.6~2.5MPa
(四�、氣�(dòng)保溫放料閥通徑范圍�25~250mm
�(jié)�(gòu)特點�
放料閥主要用于反�(yīng)�,�(chǔ)罐和其它容器的底部排料、放�、取樣和�(wú)死區�(guān)斷操�。借助于放料閥底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在容器出口的殘留�(xiàn)�. 放料閥根�(jù)�(shí)際情況的需�,放底�(jié)�(gòu)�(shè)�(jì)為平底型,閥體為V�,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖�、耐腐蝕的密封�,在�(kāi)啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并�(duì)密封圈�(jìn)行特殊處�,使表面硬度�(dá)到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根�(jù)需要時封面均堆焊有硬質合金,密封副采用線密�,保證密封的可靠�,并可防止結疤。同�(shí)采取短行程閥瓣的�(shè)�(jì)�
�(biāo)�(zhǔn)�(guī)范:
�(shè)�(jì)制造標�(zhǔn):HG5-16-79
�(jié)�(gòu)�(zhǎng)度標�(zhǔn):GB/T 12221-2005
連接法蘭�(biāo)�(zhǔn):GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗�(biāo)�(zhǔn):GB/T 13927-2008
零件材料與工況:
閥體 |
閥瓣、密封圈、閥� |
螺母 |
殼體試驗 |
不銹� |
� |
氣動保溫夾套放料�主要尺寸及重量:
口徑 |
上展� |
下展� |
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
|
